在化工領域，大家有時會想要關注反應容器內部的微粒及納米顆粒分布情況。這些顆粒往往產生于被動混合器，例如有限沖擊射流反應器（Confined impinging jet reactor,以下簡稱CIJR）、多入口渦流反應器中的沉淀過程。沉淀過程中，控制微粒的粒徑分布，形狀，形態及構成比較關鍵。利用CFD，可以對此類反應器進行設計、優化。因反應器尺寸小，工況復雜，轉捩的存在，容器內部的流場及混合動力學十分復雜。且反應器中的湍流往往與化學反應，微粒的形成及其相互作用密切聯系，因此CFD的首要任務就是獲得相關流場流動特性。

研究此類反應器內部流場，常見的方法有RANS （雷諾時間平均法） 。RANS模型計算量需求較小，但忽略了流場中的非定常特性，而非定常特性在流場中存在化學反應時尤其重要。因而人們還會用DNS （直接數值模擬） 和 LES （大渦數值模擬）來捕捉流場的非定常特性。DNS需直接求解Navier-Stokers方程，在高雷諾數時所需計算資源異常龐大。 LES則利用亞格子模型 （SGS model），只求解包含絕大部分湍動能的大尺度渦結構。

這里采用LES方法模擬CIJR的內部流動，仿真的平臺是商業軟件TransAT。

TransAT的網格生成技術比較特殊，采用了浸入式邊界法 （Immersed Surface Technique , IST），即CFD網格會與物體表面相交，這樣生成的網格質量更高。

1物理模型

流體方程

為了模擬CIJR內部的單相流動，需要求解不可壓的NS方程。

對于LES, 流場變量以濾波形式存在。例如速度：

其中G為濾波函數。最常見的是所謂的“盒子濾波”，直接利用有限體積法下的空間算子。

上述過濾速度代入動量方程后，會出現殘余應力張量：

此項需要利用SGS模型與流場的宏觀量來建模。最簡單的模型即“constant Smagorinsky” 模型，殘余應力張量被建模為：

其中是濾波器的帶寬，是濾波應變率，  是它的范數，為Smagorinsky常數。其他的SGS模型還有Germano的 dynamic SGS model，可以動態預測不同流動階段，從轉捩到湍流充分發展。

2數值方法

TransAT利用有限體積法求解控制方程，而固體表面則采用浸入式邊界法處理。

對于壁面無滑移條件，TransAT定義了一個level set函數 （），它是一個帶正負號的距離函數，正號表示在固體內部，負號表示在流體內部，零則剛好在兩者交界處。

固體和流體域的方程通過光滑Heaviside 函數結合在一起：

Heaviside函數在1 （液相） 和0 （固相）之間變化，并在液固有限界面厚度為處取一個中間值。最終的密度和速度可以定義為：

上標f表示流體的量，上標s表示固體的量。

對于固相，控制方程為：

對于靜止物面的情況，固相速度被設為0, 則標準的Navier-Stokes方程用來描述液相：

方程右端最后一項表示交界面處的粘性剪切力。壁面剪切可以建模為：

表示固液交界面的法向，即代表交界面位置的Dirac函數。

因為壁面是處于方形網格內部，生成網格的工作量將大大減小。另外由于網格沒有偏斜，偏斜導致的數值耗散也不存在。這兩個特點使得IST方法在模擬復雜幾何體的瞬態湍流流動時十分有優勢。

速度-壓力耦合方程的求解這里用的是SIMPLEC算法。時間離散采用的是三階Runge-Kutta格式。對流項通過HLPA格式和QUICK格式離散。

SGS模型采用了Cs=0.08的Smagorinsky模型，并限制了近壁面處的擴散；另外為了比較不同模型對計算結果的影響，仿真還采用了Germano的“ dynamic SGSmodel” 模型，在壁面區域，采用了Werner-Wengle壁面函數和van Driest 衰減函數。

2工況及邊界條件

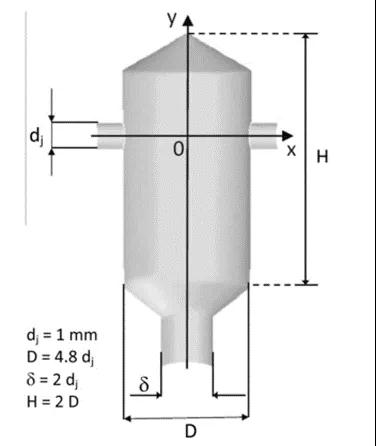

CIJR的模型如下圖所示，其包括一個圓柱形的反應室和圓管作為進出口。流體通過兩個相對的直徑為1mm的圓管，以平均流速uj進入反應器，而后從底部直徑為2mm的圓形出口流出。反應器圓柱體直徑為D=4.8mm. 反應器總容積約為V=1.73×10-7m3, 小容積意味著流體的平均駐留時間很短。

圖1 CIJR模型

射流的雷諾數為：

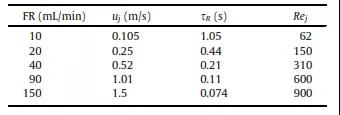

流體的物理特性以實驗為參考，這里選取了尿素的水溶液，密度ρf=1.141g/cm3，粘度 （選擇該流體是因為其折射率與反應容器壁的折射率更為匹配）。此處研究了5個不同流率下對應不同流速uj，駐留時間和雷諾數Rej見下表。

雷諾數表明入口管內流體為層流，因此這里設置拋物型入口速度分布。實驗數據只有前四個流率。額外加的流率150mL/min是為了研究高雷諾數下數值格式和SGS模型的表現。

計算域網格見下圖。

進口邊界的速度被疊加了諧波瞬態分量以模擬真實入口速度的波動。兩個入口邊界的速度波動被設置為相位相反，以突出瞬態反對稱流動的效應。速度波動與入口的拋物型速度分布成正比，為定常速度值的10%，數據來自于試驗測量得到的標準偏差。

CFD模擬用到了4核 CPU，2-2.5 天的CPU 時間，模擬了6個駐留時間內的流場。

3模擬結果與討論

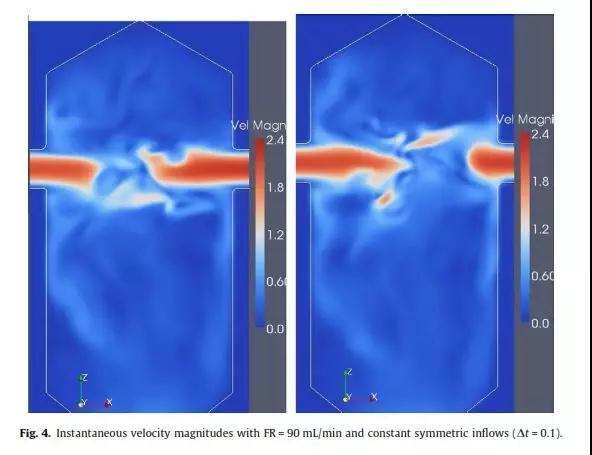

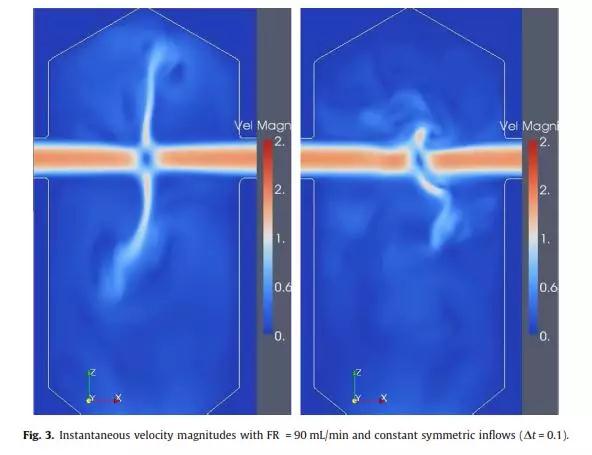

瞬時流動圖3與圖4展示了FR=90mL/min 時不同進口條件下反應器內部瞬時速度場分布。

左圖的模擬對應恒定進口流率等于標定流率，可以看到容器內部速度出現了大尺度的脈動；右圖的模擬對應更符合實際情況的震蕩進口流率，可以看到反對稱的速度進口條件帶出了更多尺度的速度脈動，這些脈動在恒定進口流率的情況下即使加密網格也不能觀測的到。

這些不同尺度的流動結構在圖5的渦旋大小的分布圖中更容易看出。渦量可以很好的反映出流動的結構、生成與耗散的尺度和它們與當地剪切流的相互作用。
